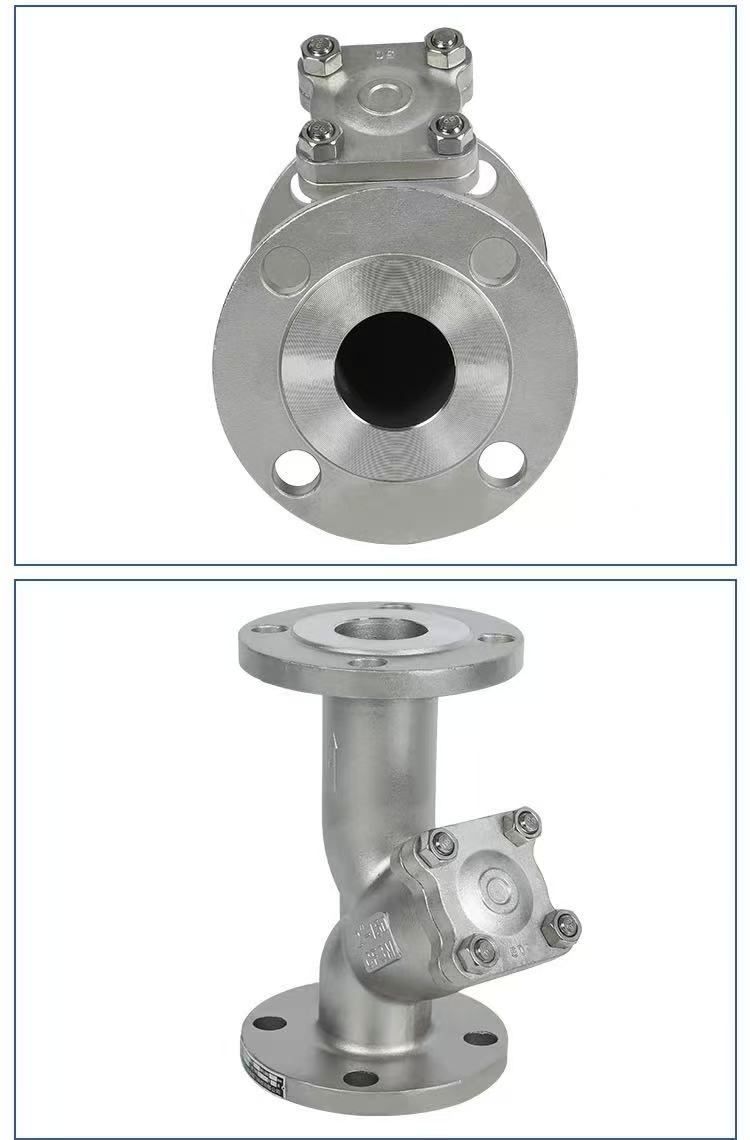

אמעריקאנער סטאַנדאַרד פלאַנדזש י-טיפּ פילטער

אַרבעט פּרינציפּ

די ינאַגרייטיד אמעריקאנער נאָרמאַל פלאַנדזש י-טיפּ פילטער פון שענטשי פאַבריק אַרבעט אויף דעם פּרינציפּ פון ינטערסעפּשאַן פון פילטער פאַרשטעלן. די מיטל גייט אריין די האָוסינג פון די ינלעט סוף און פלאָוז דורך די פילטער פאַרשטעלן אין די י-שייפּט סטרוקטור. האַרט ימפּיוראַטיז זענען אפגעשטעלט ין די פילטער פאַרשטעלן, בשעת ריין מיטל פּאַסיז דורך און עגזיץ פון די ווענטיל סוף. די גאַנץ שטח פון די פילטער פאַרשטעלן איז 3-4 מאל די קרייַז-סעקשאַנאַל שטח פון די רער, ריזאַלטינג אין נידעריק קעגנשטעל און שנעל לויפן. פֿאַר דריינינג, ונסקרעוו די דנאָ צאַפּן אָדער אַראָפּנעמען די פלאַנדזש דעקן, נעמען אויס די פילטער פאַרשטעלן, ריין עס און דעמאָלט ריינסטאַל עס. די הויפּט גוף איז געמאכט פון WCB, SUS304 (CF8), אָדער SUS316L (CF3M) מאַטעריאַלס, ניצן אַ ינאַגרייטיד קאַסטינג פּראָצעס, ריזאַלטינג אין אַ סימלאַס האָוסינג און פאַרלאָזלעך דרוק קעגנשטעל. שענטשי פּראָדוקטן זענען פּאַסיק פֿאַר טומאה פילטריישאַן אין פּייפּליינז געניצט אין נאַפט, כעמישער און וואַסער באַהאַנדלונג ינדאַסטריז.

פּראָדוקט פּאַראַמעטערס

פּראָדוקט נאָמען: אמעריקאנער נאָרמאַל פלאַנדזש י-טיפּ פילטער	ספּעסאַפאַקיישאַנז: (1/8"-4") DN6-DN100 ספּעסאַפאַקיישאַנז: (1/8"-4") DN6-DN100
נאָמינאַל דרוק: PN16	גוף מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)
סטאַנדאַרדס: ANSI, BS, DIN, ISO, JIS	אָנווענדלעך טעמפּעראַטור: -20 ℃ ~ +150 ℃ (נאָרמאַל), אַרויף צו +350 ℃ (הויך טעמפּעראַטור טיפּ), אַראָפּ צו -196 ℃ (נידעריק טעמפּעראַטור טיפּ)
ינערלעך מעטאַל מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)	מיטל טעמפּעראַטור: הויך טעמפּעראַטור, נידעריק טעמפּעראַטור, מיטל טעמפּעראַטור, נאָרמאַל טעמפּעראַטור
אָפּעראַציע אופֿן: מאַנואַל	סתימות: עפּדם, פּפּל
אָננעקונג אופֿן: פלאַנדזש קשר	אַפּפּליקאַטיאָנס: וואַסער, לופט, גאַז, ייל, ליקווידס, עטק.
אָריגין: טשיינאַ	מוסטער: סאַמפּאַלז בנימצא

שליסל פונקטן פֿאַר ינסטאַלירונג

ריכטונג באַשטעטיקונג, פלאַנדזש אַליינמאַנט און טייטנינג, און רערנ - ליניע שטיצן און שוץ.

ווען איר ינסטאַלירן שענטשי אמעריקאנער סטאַנדאַרד פלאַנדזש י-טיפּ פילטערס, באַצאָלן ופמערקזאַמקייט צו דריי הויפּט פונקטן: ערשטער, באַשטעטיקן די לויפן ריכטונג. די פייַל אויף די וואַלוו גוף זאָל זיין אַליינד מיט די מיטל לויפן ריכטונג, און די פילטער פאַרשטעלן זאָל זיין אינסטאַלירן פייסינג אַראָפּ צו פאַסילאַטייט טומע סעטאַלינג. רגע, ענשור פלאַנדזש אַליינמאַנט און טייטנינג. די פלאַנדזש פנימער זאָל זיין פּאַראַלעל און קאַנסענטריק, די גאַסקאַט סענטערד, און די באָלץ טייטאַנד דייאַגאַנאַלי אין סטאַגעס צו ויסמיידן שאָל דיפאָרמיישאַן. דריט, צושטעלן רערנ - ליניע שטיצן און פאַר-פילטער שוץ. דער פילטער זאָל נישט טראָגן די וואָג פון די רערנ - ליניע; די רערנ - ליניע מוזן זיין פּערדזשד איידער ינסטאַלירונג צו באַזייַטיקן גרויס פּאַרטיקאַלז. שענטשי גיט דיטיילד ייַנמאָנטירונג ינסטראַקשאַנז, שטיצט ODM / OEM קוסטאָמיזאַטיאָן, און די פילטער ייגל גרייס קענען זיין אַדזשאַסטיד ווי דארף צו ענשור לאַנג-טערמין סטאַביל אָפּעראַציע פון ​​די פילטער.

יפעקטיוולי פילטערד סאַבסטאַנסיז

שענטשי ASME נאָרמאַל פלאַנדזש י-טיפּ פילטערס בפֿרט פילטער האַרט סוספּענדעד ענין אין רערנ - ליניע מעדיע. דאָס כולל: וועלדינג סלאַג, אייַזן פילינגז און זשאַווער רעזאַדו פון רערנ - ליניע וועלדינג; זאַמד, באָדן, כעמפּ פייבערז, און סילאַנט רעזאַדו לינקס איבער פון קאַנסטראַקשאַן; פּאַרטיקיאַלער ענין, קריסטאַלז, און סעדאַמאַנץ געפירט דורך די מידיאַ זיך; זשאַווער וואָג און וואָג פראַגמאַנץ פון די יידזשינג און פּילינג ינער וואַנט פון די רערנ - ליניע; און מעטאַל שייווינגז און אנדערע ימפּיוראַטיז אין לובריקייטינג בוימל. פילטריישאַן פּינטלעכקייַט איז סעלעקטאַבאַל פון 50-300 מעש, דיפּענדינג אויף די פארלאנגט ריינקייַט פון די מידיאַ. געמאכט אין טשיינאַ, ASME נאָרמאַל פלאַנדזש י-טיפּ פילטערס זענען געמאכט פון WCB, SUS304 און SUS316L מאַטעריאַלס, וואָס פאָרשלאָגן קעראָוזשאַן קעגנשטעל און אַדאַפּטאַבילאַטי צו פאַרשידן מידיאַ.

סאַבסטאַנסיז ניט פּאַסיק פֿאַר פילטריישאַן

שענטשי אַסמע ב פלאַנדזש י-טיפּ פילטערס זענען נישט פּאַסיק פֿאַר פילטערינג די פאלגענדע סאַבסטאַנסיז: קעמיקאַלז צעלאָזן אין די מיטל (אַזאַ ווי סאָלץ אין ראָסל, אַסאַדז און אַלקאַליס אין סאַלושאַנז); ייל-וואַסער עמולסיאָנס; וויסקאַס פּאַסטעס אָדער קאַלוידז; פייבראַס ווייך ימפּיוראַטיז (וואָס קען דורכנעמען אָדער ייַנוויקלען אַרום די פילטער פאַרשטעלן); און גאַסיז קאַנטאַמאַנאַנץ אין גאַסאַס מידיאַ. פֿאַר די מידיאַ, אנדערע טייפּס פון פילטערס מוזן זיין אויסגעקליבן. ווען סעלינג ASME B פלאַנדזש י-טיפּ פילטערס, שענטשי וועט באַשטעטיקן די מידיאַ קעראַקטעריסטיקס מיט דער קונה צו ויסמיידן פאַלש סעלעקציע. ASME ב פלאַנדזש י-טיפּ פילטערס מיט פּרייַז רשימות אַרייַננעמען דיטיילד סעלעקציע גיידליינז.
