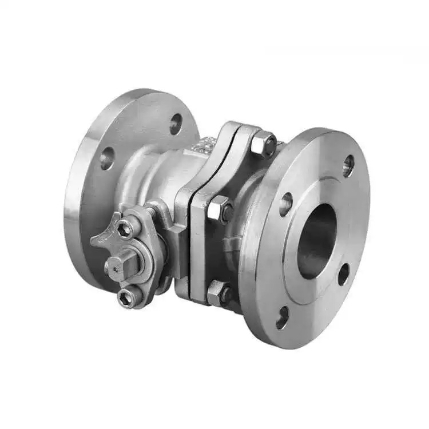

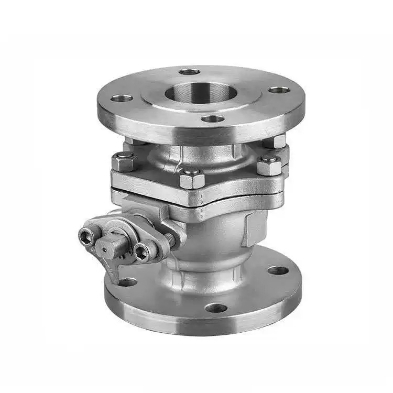

אמעריקאנער סטאַנדאַרד פלאַנגעד באַלל וואַלוו

אַרבעט פּרינציפּ

די לויפן פון מידיאַ איז קאַנטראָולד דורך ראָוטייטינג די פּילקע 90 °.

א דורך-לאָך מיט דער זעלביקער דיאַמעטער ווי די רער איז ליגן אין די צענטער פון די פּילקע. ווען די שעפּן אָדער אַקטואַטאָר ראָוטייץ די פּילקע 90 ° ביז די דורכ-לאָך אַליינז מיט די רער אַקס, די מידיאַ פלאָוז פרילי אָן פאַרשטעלונג, די וואַלוו איז גאָר אָפֿן, און די לויפן קעגנשטעל איז כּמעט נול. ווען די פּילקע ראָוטייץ נאָך 90 ° ביז די דורך-לאָך איז פּערפּענדיקולאַר צו די רער, די האַרט ספעריש ייבערפלאַך גאָר בלאַקס די דורכפאָר, די וואַלוו קלאָוזיז, און פאַרלאָזלעך פאַרמאַכן-אַוועק איז אַטשיווד.

די אמעריקאנער סטאַנדאַרד פלאַנגעד באַלל וואַלוו אַדאַפּץ אַ ביידירעקטיאָנאַל סילינג פּלאַן, אַלאַוינג די מידיאַ צו אַרייַן פֿון קיין ריכטונג אָן לויפן ריכטונג ריסטריקשאַנז. ווייך סתימות (PTFE / PPL) דערגרייכן נול ליקאַדזש, בשעת שווער סתימות זענען פּאַסיק פֿאַר הויך טעמפּעראַטור און הויך דרוק. די וואַלוו סטעם פֿעיִקייטן אַן אַנטי-בלאָואַוט סטרוקטור צו ענשור זיכערקייַט און רילייאַבילאַטי אונטער הויך דרוק. שענטשי ASME נאָרמאַל פלאַנדזש פּילקע וואַלווז זענען מאַניאַפאַקטשערד שטרענג לויט צו API 608 סטאַנדאַרדס, וואָס אָפפערס שנעל אָפּעראַציע און ענג סילינג, וואָס מאכט זיי ידעאַל פאַרמאַכן-אַוועק וואַלווז פֿאַר ASME נאָרמאַל פּייפּליינז אין די ייל, כעמישער און נאַטירלעך גאַז ינדאַסטריז.

פּראָדוקט פּאַראַמעטערס

פּראָדוקט נאָמען: אמעריקאנער סטאַנדאַרד פלאַנגעד באַלל וואַלוו	ספּעסיפיקאַטיאָנס: (1/8 "-4") DN6-DN100
נאָמינאַל דרוק: PN16	גוף מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M) גוף מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)
סטאַנדאַרדס: ANSI, BS, DIN, ISO, JIS	אָנווענדלעך טעמפּעראַטור: -20 ℃ ~ +150 ℃ (נאָרמאַל), אַרויף צו +350 ℃ (הויך טעמפּעראַטור), אַראָפּ צו -196 ℃ (נידעריק טעמפּעראַטור)
ינערלעך מעטאַל מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)	מיטל טעמפּעראַטור: הויך טעמפּעראַטור, נידעריק טעמפּעראַטור, מיטל טעמפּעראַטור, נאָרמאַל טעמפּעראַטור
אָפּעראַציע מעטאָד: מאַנואַ	סתימות: עפּדם, פּפּל
קשר אופֿן: פלאַנדזש קשר	אַפּפּליקאַטיאָנס: וואַסער, לופט, גאַז, ייל, ליקווידס, עטק.
אָריגין: טשיינאַOrigin: ChinaOrigin: ChinaOrigin: China	מוסטער: סאַמפּאַלז בנימצא

כיילייץ פון האַרץ סטרוקטור און פּלאַן

שענטשי ס הויך-קוואַליטעט אמעריקאנער סטאַנדאַרד פלאַנגעד באַלל וואַלווז האָבן אַ האַרץ סטרוקטור וואָס קאַמפּרייזיז די וואַלוו גוף, פּילקע, סטעם און אַוועקזעצן סתימות. די פּילקע קענען זיין אָדער אַ פלאָוטינג פּילקע פּלאַן (DN50 און ווייטער) אָדער אַ פאַרפעסטיקט פּילקע פּלאַן (DN50 און העכער). די פּילקע ס דורך-לאָך שוועבעלעך די רער ס ינער דיאַמעטער, ריזאַלטינג אין כּמעט נול לויפן קעגנשטעל ווען גאָר עפענען. א סטעם אַנטי-בלאָואַוט סטרוקטור פּריווענץ די סטעם פון פליענדיק אויס אונטער הויך דרוק. אַן אַנטי-סטאַטיק מיטל ינשורז קאַנדאַקטיוואַטי צווישן די פּילקע און סטעם, פּרעווענטינג סטאַטיק עלעקטרע בויען. פֿאַר ASME פלאַנדזש פּילקע וואַלווז מיט בנימצא ציטאטן, שענטשי גיט דיטיילד טעכניש פּאַראַמעטער טישן צו פאַסילאַטייט פּינטלעך מאָדעל סעלעקציע און בודזשעט כעזשבן פֿאַר קאַסטאַמערז.
