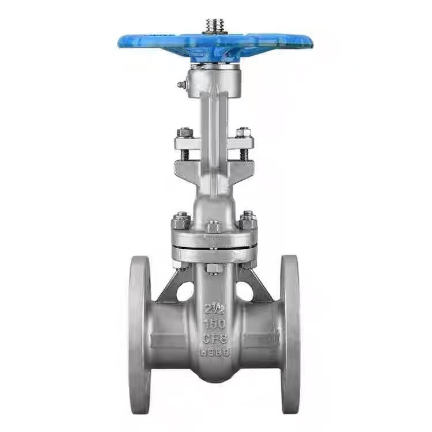

אמעריקאנער סטאַנדאַרד רייזינג סטעם פלאַנגעד טויער וואַלוו

ארבעטן פּרינציפּ פון ASME רייזינג סטעם פלאַנגעד טויער וואַלוו

ווען דער אָפּעראַטאָר טורנס די האַנטווהעל, די האַנטווהעל דרייווז די וואַלוו סטעם צו דרייען. די טראַפּעזאָידאַל פאָדעם אין דער אויבערשטער סוף פון די וואַלוו סטעם ענגיידזשינג מיט די וואַלוו סטעם נוס, קאַנווערטינג די ראָוטיישאַנאַל באַוועגונג אין אַקסיאַל לינעאַר באַוועגונג. זינט די וואַלוו סטעם און טויער זענען פארבונדן, די וואַלוו סטעם וועט פאָר די טויער צו העכערונג אָדער פאַלן צוזאַמען.

צו עפֿענען דעם וואַלוו, דריי די האַנטראָד קאַונטערקלאָקווייז. די וואַלוו סטעם דרייווז די טויער צו מאַך אַרוף אין אַ לינעאַר באַוועגונג, קאָזינג די טויער צו דיסינגיידזשינג פון די וואַלוו אַוועקזעצן. ווען די טויער איז אויפגעהויבן צו אַ הייך גלייַך צו צוויי מאָל די וואַלוו ס נאָמינאַל דיאַמעטער, די פליסיק דורכפאָר איז גאָר אַנאַבסטראַקטיד, און די וואַלוו איז אין די גאָר אָפֿן שטעלע. בעשאַס אָפּעראַציע, די כאַנדראָד איז טיפּיקלי אויסגעדרייט צו די שטעלע ווו עס קען נישט זיין ווענדן ווייַטער, און דאַן פארקערט צוריק האַלב אַ קער צו איין קער צו דערגרייכן די גאָר אָפֿן שטעלע, פּרעווענטינג די וואַלוו סטעם פון לאַקינג רעכט צו טעמפּעראַטור ענדערונגען.

צו פאַרמאַכן דעם וואַלוו, דרייען די האַנטראָד קלאַקווייז. די וואַלוו סטעם דרייווז די טויער צו מאַך אַראָפּ אין אַ לינעאַר באַוועגונג, קאָזינג די טויער צו דריקן קעגן די וואַלוו אַוועקזעצן. די טאָרק געווענדט דורך די האַנדווהעל דזשענערייץ אַ געצווונגען סילינג קראַפט, און די דרוק פון די מיטל אין די רערנ - ליניע אויך דריקט דעם טויער קעגן די אנדערע וואַלוו אַוועקזעצן, פאָרמינג אַ זיך-סילינג ווירקונג. דעם צווייענדיק קאַמף ינשורז נול ליקאַדזש ווען פארמאכט.

די האַרץ כאַראַקטעריסטיש פון אַ רייזינג סטעם טויער וואַלוו איז אַז די וואַלוו סטעם ריסעס און פאלס סינטשראָנאָוסלי מיט די טויער. אָפּערייטערז קענען וויזשוואַלי באַשטימען די וואַלוו ס עפענען / פארמאכט שטאַט דורך אַבזערווינג די לענג פון די וואַלוו סטעם יקסטענדינג ווייַטער פון די וואַלוו דעקן - די מער די סטעם יקסטענדז, די ברייט די וואַלוו איז אָפן; ווען די סטעם איז גאָר ריטראַקטיד, די וואַלוו איז פארמאכט.

עס איז דער הויפּט וויכטיק צו טאָן אַז ASME (אמעריקאנער סטאַנדאַרד) רייזינג סטעם פלאַנדזש טויער וואַלווז קענען זיין געוויינט בלויז אין גאָר אָפֿן אָדער גאָר פארמאכט שטעלעס און קענען ניט זיין געוויינט ווי קאָנטראָל וואַלווז. אויב לינקס אין אַ טייל אָפֿן שטעלע פֿאַר אַ עקסטענדעד צייט, די הויך-גיכקייַט פלאָוינג מיטל וועט יראָוד די סילינג סערפאַסיז, ​​​​קאָזינג טראָגן אויף די טויער און אַוועקזעצן, לעסאָף לידינג צו וואַלוו ליקאַדזש. דערצו, די מיטל קענען לויפן אין יעדער זייַט פון די טויער וואַלוו אין יעדער ריכטונג, ילימאַנייטינג די נויט צו באַטראַכטן די לויפן ריכטונג בעשאַס ינסטאַלירונג און פאַסילאַטייטינג פּלאַץ אויסלייג.

פּראָדוקט פּאַראַמעטערס

הויך טעמפּעראַטור און הויך דרוק קעגנשטעל

שענטשי ASME סטאַנדאַרד רייזינג סטעם פלאַנגעד טויער וואַלווז באַרימערייַ צוויי הויפּט פאָרשטעלונג אַדוואַנטידזשיז: הויך טעמפּעראַטור קעגנשטעל און הויך דרוק קעגנשטעל. WCB מאַטעריאַל קענען וויטסטאַנד טעמפּעראַטורעס אַרויף צו 425 ℃, בשעת ומבאַפלעקט שטאָל איז פּאַסיק פֿאַר אַ ברייט טעמפּעראַטור קייט. קלאַס 150 דרוק ראַנג, אַפּערייטינג דרוק ריטשאַז 1.9 מפּאַ אין צימער טעמפּעראַטור, יקסיד די PN16 נאָרמאַל. סתימות זענען בנימצא אין הויך-טעמפּעראַטור קעגנשטעליק פּפּל אָדער וואַסער-קעגנשטעליק עפּדם טייפּס. געמאכט אין טשיינאַ, שענטשי ימפּלאַמאַנץ פולשטענדיק קוואַליטעט קאָנטראָל פון רוי מאַטעריאַלס צו פאַרטיק פּראָדוקטן, ינשורינג לאַנג-טערמין סטאַביל אָפּעראַציע אונטער הויך טעמפּעראַטור און הויך דרוק טנאָים.

פאַרלאָזלעך הויך-דרוק פאָרשטעלונג יקסידינג קלאַס 150 סטאַנדאַרדס

שענטשי ס ASME B16.10 נאָרמאַל רייזינג סטעם פלאַנדזש טויער וואַלוו באָוס פאַרלאָזלעך הויך-דרוק קעגנשטעל. די פלאַנדזש קשר קאַנפאָרמז צו ASME B16.10 סטאַנדאַרדס, מיט יוואַנלי טייטאַנד באָלץ און מונדיר דרוק פאַרשפּרייטונג אויף די גאַסקאַץ. די קלאַס 150 ראַנג אָפפערס אַ אַרבעט דרוק פון 1.9 מפּאַ אין צימער טעמפּעראַטור, מיט גענוגיק געמאסטן דרוק גרענעץ. די וואַלוו גוף וואַנט גרעב איז דיזיינד לויט ASME סטאַנדאַרדס, יקסיד די נאציאנאלע סטאַנדאַרדס פֿאַר ימפּרוווד זיכערקייַט. שענטשי אָפפערס דיסקאָונטעד אַסמע נאָרמאַל רייזינג סטעם פלאַנדזש טויער וואַלווז; פאַרנעם פּערטשאַסאַז באַגרענעצן זיך פֿאַר דיסקאַונץ און ענשור לאַנג-טערמין סטאַביל אָפּעראַציע אונטער הויך-דרוק טנאָים.

פאַבריק דירעקט ייַנשאַפונג און אָעם קוסטאָמיזאַטיאָן שטיצן

שענטשי, ווי אַ סאַפּלייער פון אַסמע (אמעריקאנער סטאַנדאַרד) רייזינג סטעם פלאַנדזש טויער וואַלווז, אָפפערס מוסטער מאכן באַדינונגס. מיר פאָרשלאָגן דיסקאָונטעד אַסמע רייזינג סטעם פלאַנדזש טויער וואַלווז צו טראַנספּעראַנט פאַבריק פּרייסיז, ילימאַנייטינג מידאַלמען מאַרקאַפּס. מיר שטיצן אָדם און אָעם קוסטאָמיזאַטיאָן; מאַטעריאַלס, דיאַמעטערס, פלאַנדזש סטאַנדאַרדס און אַפּערייטינג מעטהאָדס קענען אַלע זיין אַדזשאַסטיד צו דיין דאַרף. אונדזער ASME רייזינג סטעם פלאַנדזש טויער וואַלווז זענען גרינג צו טייַנען, מיט אַ פּשוט סטרוקטור און נידעריק וישאַלט קאָס. געמאכט אין טשיינאַ, שענטשי ASME רייזינג סטעם פלאַנדזש טויער וואַלווז זענען פאַרלאָזלעך אין קוואַליטעט און האָבן סטאַביל עקספּרעס צייט. גלאבאלע קאַסטאַמערז זענען באַגריסונג צו קאָנטאַקט שענטשי פֿאַר דיטיילד טעכניש פּאַראַמעטערס און די לעצטע פּרעפערענטשאַל ציטאטן.
