ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער
מאַניאַפאַקטשערד אין טשיינאַ, די שענטשי ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער איז אַ פּאַסן דיזיינד פֿאַר רידערעקטינג פּייפּליינז און קאַנעקטינג פלעקסאַבאַל כאָוזיז. עס פֿעיִקייטן ויסגעצייכנט דרוק קעגנשטעל, קעראָוזשאַן קעגנשטעל, געזונט סילינג קייפּאַבילאַטיז און באַקוועם ינסטאַלירונג. מיר אויך צושטעלן די ל-טיפּ זכר טרעדיד פּאַגאָדאַ קאַנעקטער, וואָס אָפפערס אַ פולשטענדיק קייט פון ספּעסאַפאַקיישאַנז און קאָנסיסטענט, הויך-קוואַליטעט פאָרשטעלונג.
טייפּס פון פּראָדוקטן
ווי אַ פאַכמאַן כינעזיש פאַבריקאַנט פון ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטערז, שענטשי אָפפערס צוויי ערשטיק פּראָדוקט טייפּס:

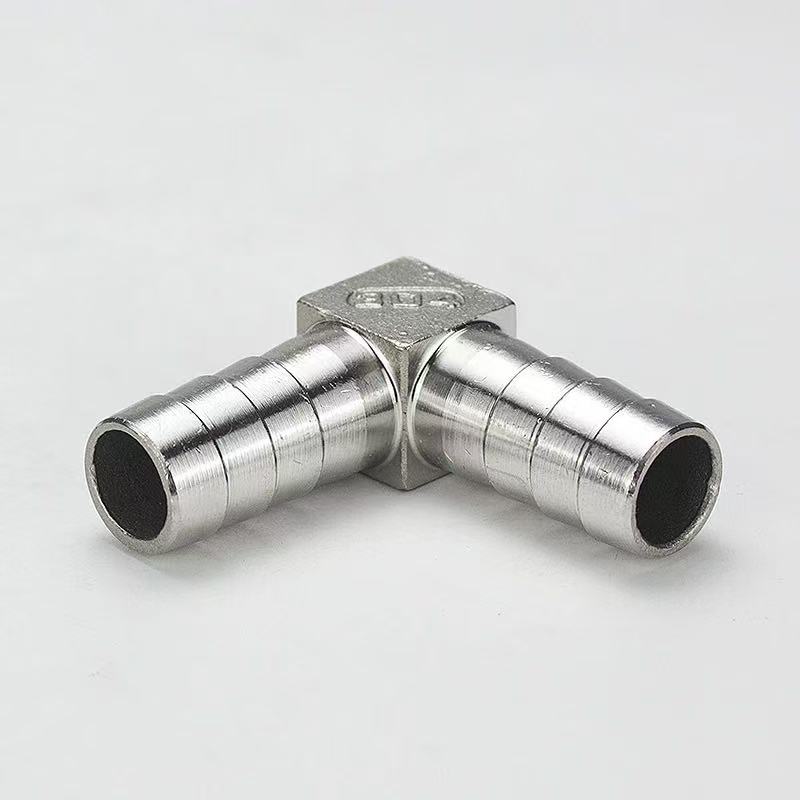

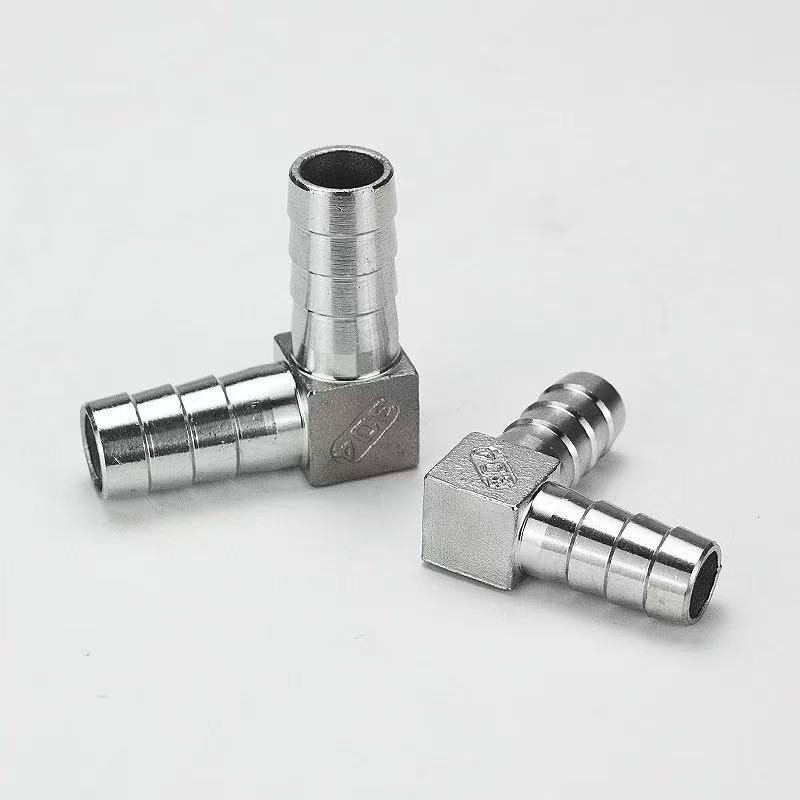

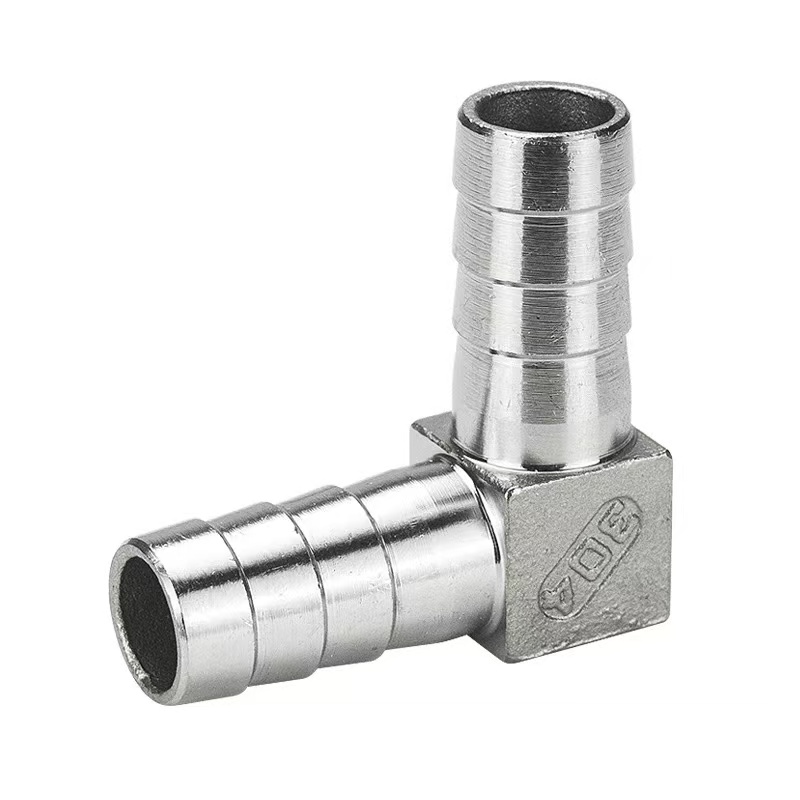

ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער: ביידע ענדס האָבן אַ באַרבד פּאַגאָדאַ סטרוקטור, דיזיינד פֿאַר קריייטינג אַ 90-גראַד דירעקטיאָנאַל קשר צווישן צוויי פלעקסאַבאַל כאָוזיז.
L-Type Male Threaded Pagoda Connector: איין סוף האט אַ באַרבד פּאַגאָדאַ סטרוקטור פֿאַר קאַנעקטינג צו אַ פלעקסאַבאַל קישקע, בשעת די אנדערע סוף פֿעיִקייטן פונדרויסנדיק (זכר) פֿעדעם, דיזיינד פֿאַר שאפן אַ 90-גראַד דירעקטיאָנאַל קשר צווישן אַ קישקע און אַ שטיק פון ויסריכט מיט אַן ינערלעך (ווייַבלעך) טרעדיד פּאָרט.
ביידע טייפּס האָבן אַ 90-גראַד אַנגגאַלד פּלאַן מיט יידעניקאַל ספּעסאַפאַקיישאַנז פֿאַר די באַרבד פּאַגאָדאַ ענדס. זיי זענען בנימצא אין אַ ברירה פון מאַטעריאַלס: 304 ומבאַפלעקט שטאָל, 316 ל ומבאַפלעקט שטאָל אָדער מעש. דער שליסל דיסטינגקשאַן ליגט אין די פֿאַרבינדונג אופֿן: די ערשטע פאַסילאַטייץ אַ דירעקט קישקע-צו-קישקע פֿאַרבינדונג, בשעת די יענער פאַסילאַטייץ אַ טראַנזישאַנאַל פֿאַרבינדונג צווישן אַ קישקע און אַ שטיק פון עקוויפּמענט, דערמיט פאָרשלאָגן פלעקסאַבאַל סעלעקציע אָפּציעס צו פּאַסן פאַרשידן ייַנמאָנטירונג סינעריאָוז.
וואָס איז די חילוק צווישן די ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער און די ל-טיפּ זכר טרעדיד פּאַגאָדאַ קאַנעקטער?
האַרץ דיפפערענסע: די שענטשי ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער פֿעיִקייטן אַ צווייענדיק-באַרב צובינד (ביידע ענדס זענען באַרבד פּאַגאָדאַ קעפ, דיזיינד פֿאַר קאַנעקטינג גלייַך צו פלעקסאַבאַל כאָוזיז). די ל-טיפּ זכר טרעדיד פּאַגאָדאַ קאַנעקטער פֿעיִקייטן אַ פונדרויסנדיק פאָדעם אויף איין סוף און אַ באַרבד פּאַגאָדאַ אויף די אנדערע, דיזיינד פֿאַר קאַנעקטינג אַ פלעקסאַבאַל קישקע צו אַ שטרענג רער אָדער וואַלוו גוף מיט ינערלעך פֿעדעם. שענטשי’ס הויך-פאָרשטעלונג ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטערז זענען פאָרדזשד פון מעש אָדער 304/316 ל ומבאַפלעקט שטאָל; זייער 90-גראַד רעכט-ווינקל סטרוקטור איז ידעאַל פֿאַר רידערעקטינג פּייפּליינז. די צווייענדיק-באַרב פּלאַן ינשורז אַ ענג, זיכער קאַפּ—ספּעציעל ווען פּערד מיט קישקע קלאַמפּס—צו פאַרמייַדן דיטאַטשמאַנט און ליקאַדזש. די פיטינגז פאָרשלאָגן ויסגעצייכנט קעגנשטעל צו דרוק, קעראָוזשאַן און יידזשינג. די 316 ל ומבאַפלעקט שטאָל וואַריאַנט איז ספּאַסיפיקלי סוטאַד פֿאַר העכסט קעראָוסיוו ינווייראַנמאַנץ, אַזאַ ווי די ינוואַלווינג יאַמ - וואַסער אָדער כעמישער פּראַסעסינג. גרינג צו ינסטאַלירן, די פיטינגז זענען ידעאַל פֿאַר נידעריק-דרוק קישקע קאַנעקשאַנז אין גערער, פּנעוומאַטיש סיסטעמען און ינדאַסטריאַל פליסיק אַפּלאַקיישאַנז, וואָס פאָרשלאָגן יקסעפּשאַנאַל פעסטקייַט און געווער.
פּראָדוקט ספּעסאַפאַקיישאַנז
| פּראָדוקט נאָמען: ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער | סיזעס: (1/8"–4") DN6–DN100 |
| נאָמינאַל דרוק: PN16 | גוף מאַטעריאַל: מעש, SUS304, SUS316L |
| סטאַנדאַרדס: ANSI, BS, DIN, ISO, JIS | פֿעדעם: NPT, BSP, BSPT, DIN, עטק. |
| ינערלעך מעטאַל מאַטעריאַל: מעש, SUS304, SUS316L | מיטל טעמפּעראַטור: הויך, נידעריק, מיטל, אַמביאַנט |
| אָפּעראַציע אופֿן: מאַנואַל | סתימות: EPDM |
| קשר טיפּ: פּאַגאָדאַ / טרעדיד | פּאַסיק פֿאַר: וואַסער, לופט, גאַז, אָיל, ליקווידס, עטק. |
| אָרט פון אָריגין: טשיינאַ | סאַמפּאַלז: מאַכן סאַמפּאַלז פֿאַר פריי |
ינסטאַלירונג אינסטרוקציעס
די שענטשי סאָרט ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער, מאַניאַפאַקטשערד צו נאציאנאלע סטאַנדאַרדס, איז גרינג צו ינסטאַלירן. נאָך די סטעפּס אונטן ינשורז אַ פאַרלאָזלעך קשר:
שריט 1: קישקע קאַטינג
ניצן אַ ספּעשאַלייזד קישקע קאַטער צו שנייַדן די סוף פון די קישקע סקווערלי און פלאַך, אַוווידיד אַנגגאַלד קאַץ אָדער בוררס, צו ענשור אַ גאנץ פּאַסיק קעגן די פּאַגאָדאַ באַרבס. פֿאַר בריידיד אָדער ריינפאָרסט כאָוזיז, עס איז רעקאַמענדיד צו נוצן אַ הייס קאַטינג אופֿן צו פּלאָמבע די עדזשאַז און פאַרמייַדן פרייינג.
שריט 2: פּאַגאָדאַ סוף קאַנעקשאַן
אַרייַנלייגן די קישקע ווערטיקלי אַנטו די פּאַגאָדאַ סוף ביז די קישקע פּנים מאכט קאָנטאַקט מיט די באַזע פון די פּאַגאָדאַ פּאַסן. די פּאַגאָדאַ באַרבז האָבן אַ סטעפּט פּלאַן וואָס קריייץ קייפל סילינג רינגס אַמאָל די קישקע איז ינסערטאַד. פֿאַר הויך-דרוק אַפּלאַקיישאַנז, באַוואָרענען די קשר מיט אַ ומבאַפלעקט שטאָל קישקע קלאַמערן אָדער פרילינג קלעמערל; די קלאַמערן זאָל זיין פּאַזישאַנד צווישן די רגע און דריט פּאַגאָדאַ באַרס.
שריט 3: טרעדיד סוף קאַנעקשאַן
אויסקלייַבן די צונעמען סילינג אופֿן פֿאַר די טרעדיד סוף באזירט אויף זייַן ספּעסאַפאַקיישאַנז: ג-פֿעדעם (פּאַראַלעל רער פֿעדעם) דאַרפן אַ גומע אָדער קופּער גאַסקאַט פֿאַר סילינג; נפּט אָדער ר-פֿעדעם (טייפּערד רער פֿעדעם) דאַרפן ראַפּינג 3-5 טורנס פון PTFE פאָדעם פּלאָמבע טייפּ איידער טייטנינג. ווען טייטנינג, צולייגן די מוטער-שליסל צו די כעקסאַגאַנאַל גוף פון די פּאַסן צו פאַרמייַדן טאָרק פון טראַנסמיטטעד צו די קישקע קשר פונט.
שריט 4: דרוק טעסטינג
נאָך קאַמפּלישאַן פון ייַנמאָנטירונג, דורכפירן אַ סטאַטיק דרוק פּרובירן ביי 1.5 מאל די אַרבעט דרוק פון די סיסטעם. אויב קיין ליקס זענען באמערקט נאָך מיינטיינינג דעם דרוק פֿאַר 3 מינוט, די פֿאַרזאַמלונג איז גרייט פֿאַר נוצן. די ייַנמאָנטירונג פּראָצעדור פֿאַר די קאָראַספּאַנדינג L-Type Male Threaded Pagoda Connector אין דעם סעריע איז יידעניקאַל - דיפערענטלי בלויז אין די פאָדעם טיפּ - אַלאַוינג פלעקסאַבאַל סעלעקציע באזירט אויף די ספּעציפיש צובינד רעקווירעמענץ.
אַפּפּליקאַטיאָן פיעלדס
1. וואַסער טרעאַטמענט עקוויפּמענט
די ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער איז דיזיינד פֿאַר 90-גראַד דירעקטיאָנאַל קאַנעקשאַנז צווישן פּע און פּו טובינג אין וואַסער פּיוראַפייערז, וואַסער סאָפאַנערז און ראָ (פאַרקערט אָסמאָסיס) סיסטעמען. ווען מאַניאַפאַקטשערד פון 316 ל ומבאַפלעקט שטאָל, עס טרעפן די היגיעניש רעקווירעמענץ פֿאַר עסנוואַרג. א קאָמפּלעמענטאַרי ל-טיפּ זכר טרעדיד פּאַגאָדאַ קאַנעקטער אין דער זעלביקער סעריע איז בנימצא פֿאַר אַפּלאַקיישאַנז ווו די ויסריכט צובינד פֿעיִקייטן אַן ינערלעך (ווייַבלעך) פאָדעם.
2. פּנעוומאַטיש אַוטאָמאַטיאָן סיסטעמס
גענוצט פֿאַר פּנעוומאַטיש טובינג רוטינג אין לופט קאַמפּרעסערז, פּנעוומאַטיש וואַלוו מאַניפאָולדז און אָטאַמייטיד פֿאַרזאַמלונג שורות. זיין ל-שייפּט סטרוקטור קאַנסערנז ינערלעך ויסריכט פּלאַץ, בשעת קאַמפּאַטאַבילאַטי מיט שנעל-פאַרבינדן קאַלאַץ פאַסילאַטייץ גיך פֿאַרזאַמלונג, דיסאַססעמבלי און וישאַלט.
3. היגיעניש ווער און היים אַפּפּליאַנסעס
קאַנעקץ וואַסער ינלעט כאָוזיז פֿאַר קלוג טוילאַץ, קיילימ - וואַשערס, וואַשמאַשין און ענלעך אַפּפּליאַנסעס. ווען קאַנסטראַקטאַד פון מעש, די ל-טיפּ פּאַגאָדאַ וואַסער רער קאַנעקטער אָפפערס ויסגעצייכנט טערמאַל קאַנדאַקטיוואַטי, וואָס מאכט עס פּאַסיק פֿאַר הייס וואַסער שורות. די ל-טיפּ זכר טרעדיד פּאַגאָדאַ קאַנעקטער איז דיזיינד צו אַקאַמאַדייט אַ ברייט קייט פון צובינד סטאַנדאַרדס געפֿונען אין ימפּאָרטיד עקוויפּמענט.
4. ינדאַסטריאַל קאָאָלינג און לובריקיישאַן סיסטעמען
געווענדט אין קאָאָלינג שורות פון מאַשין מכשירים און הידראַוליק לובריקיישאַן סיסטעמען. די ומבאַפלעקט שטאָל קאַנסטראַקשאַן גיט העכער קעראָוזשאַן קעגנשטעל, וואָס אַלאַוז פאַרלאָזלעך פאָרשטעלונג אין פאדערן ינווייראַנמאַנץ מיט ייל נעפּל, קאַטינג פלוידס און ענלעך קאָמפּלעקס אַפּערייטינג באדינגונגען.
