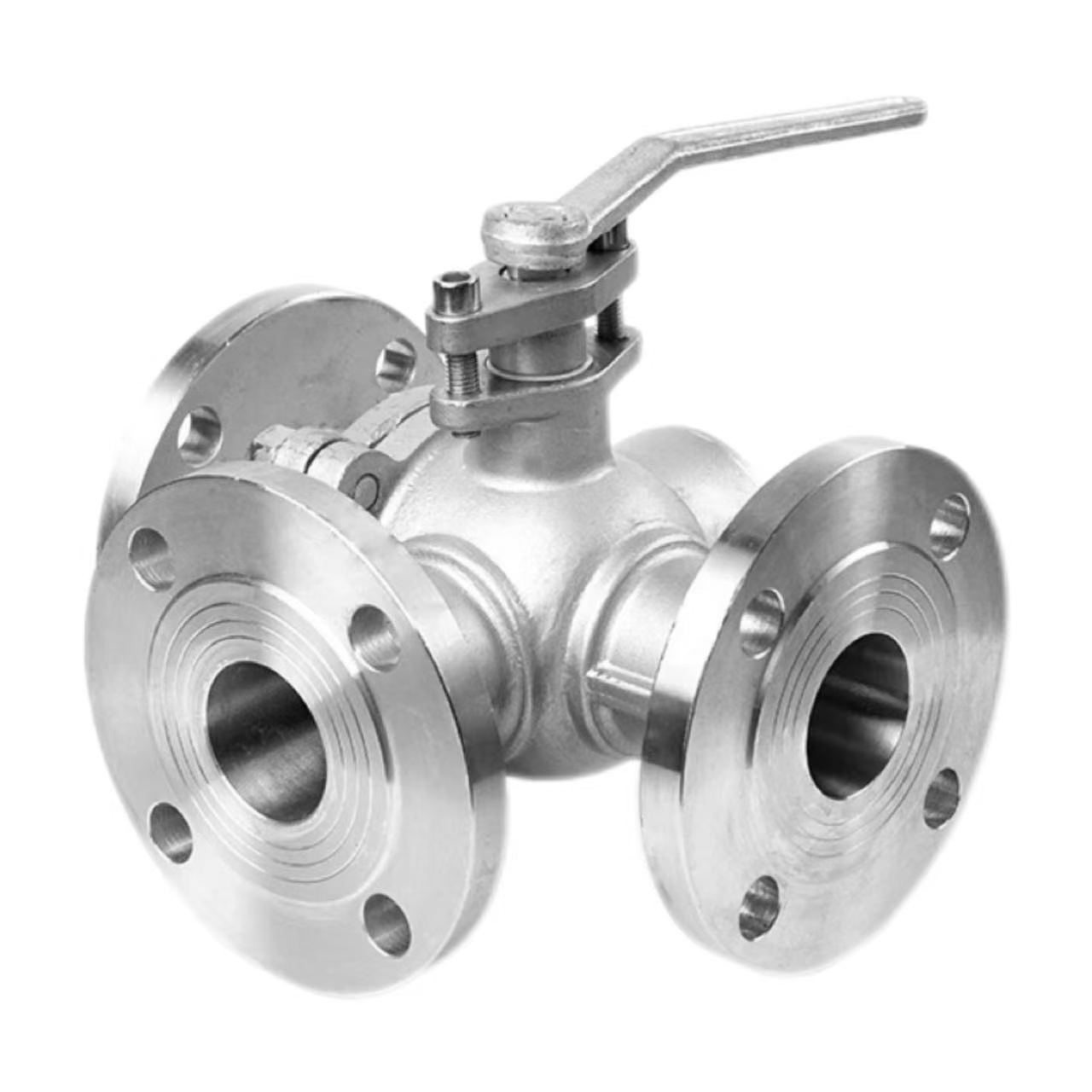

דריי-וועג פלאַנדזש פּילקע וואַלוו

אַרבעט פּרינציפּ

די ארבעטן פּרינציפּ פון די שענטשי פאַבריק ס קעראָוזשאַן-קעגנשטעליק דריי-וועג פלאַנדזש פּילקע וואַלוו איז באזירט אויף די ל-שייפּט אָדער ה-שייפּט טשאַנאַלז שנייַדן אין די פּילקע. די פּילקע איז געשטעלט אין די צענטער פון די וואַלוו גוף און ראָוטייטיד דורך אַ שעפּן. ווען די פּילקע ראָוטייץ, די טשאַנאַלז ייַנרייען זיך מיט אָדער פאָטאָ פון פאַרשידענע וואַלוו פּאָרץ, ריאַלייזינג די סוויטשינג, מערדזשינג אָדער ספּליטינג פון די מיטל לויפן ריכטונג.

ל-שייפּט פּילקע:

 ראָוטייטינג 90 ° אַלאַוז די מיטל צו באַשטימען פון די ינלעט צו קיין ווענטיל, פּאַסיק פֿאַר ריווערסינג סינעריאָוז מיט איין ינלעט און צוויי אַוטלעץ אָדער צוויי ינלעץ און איין ווענטיל, אַזאַ ווי אָלטערנאַטלי צושטעלן פליסיק צו צוויי רעאַקטאָרס.

ט-שייפּט פּילקע:

ראָוטייטינג 180 ° אַלאַוז אַלע דריי פּאָרץ צו זיין קאָננעקטעד סיימאַלטייניאַסלי אָדער קיין צוויי פּאָרץ צו זיין ינטערקאַנעקטיד, פּאַסיק פֿאַר מיקסינג צוויי מידיאַ און דעמאָלט אַוטפּוץ (מערדזשינג), אָדער ספּליטינג איין מידיאַ אין צוויי אַוטפּוץ (ספּליטינג), אַזאַ ווי אין לופטקילונג הייס און קאַלט וואַסער מיקסינג סיסטעמען.

פּראָדוקט פּאַראַמעטערס:

פּראָדוקט נאָמען: דריי-וועג פלאַנגעד באַלל וואַלוו	ספּעסאַפאַקיישאַנז: (1/8"-4") DN6-DN100
נאָמינאַל דרוק: PN16	גוף מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)
סטאַנדאַרדס: ANSI, BS, DIN, ISO, JIS	אָנווענדלעך טעמפּעראַטור: -20 ℃ ~ +150 ℃ (נאָרמאַל), אַרויף צו +350 ℃ (הויך טעמפּעראַטור), אַראָפּ צו -196 ℃ (נידעריק טעמפּעראַטור)
ינערלעך מעטאַל מאַטעריאַל: WCB, SUS304 (CF8), SUS316L (CF3M)	מיטל טעמפּעראַטור: הויך טעמפּעראַטור, נידעריק טעמפּעראַטור, מיטל טעמפּעראַטור, נאָרמאַל טעמפּעראַטור
אָפּעראַציע אופֿן: מאַנואַל	סתימות: עפּדם, פּפּל
קשר אופֿן: פלאַנדזש קשר	אַפּפּליקאַטיאָנס: וואַסער, לופט, גאַז, ייל, ליקווידס, עטק.
אָריגין: טשיינאַ	מוסטער: סאַמפּאַלז בנימצא

אַדוואַנטאַגעס פון פלאַנדזש קאַנעקשאַן:

שענטשי 3-וועג פלאַנגעד פּילקע וואַלווז נוצן פלאַנדזש קאַנעקשאַנז. קאַמפּערד מיט טרעדיד קאַנעקשאַנז, פלאַנדזש קאַנעקשאַנז פאָרשלאָגן העכער דרוק קעגנשטעל; די PN16 ראַנג קענען סטאַביל וויטסטאַנד 1.6 מפּאַ דרוק. דיסאַססעמבלי איז באַקוועם, פאַסילאַטייטינג רעגולער רערנ - ליניע דורכקוק און וישאַלט. פאַרלאָזלעך סילינג איז ינשורד; די פלאַנדזש גאַסקאַט און באָלץ אַרבעט צוזאַמען צו עלימינירן די ריזיקירן פון ליקאַדזש. פּאַסיק פֿאַר פּייפּליינז מיט גרויס דיאַמעטער; פֿאַר דיאַמעטערס העכער DN50, ווו טרעדיד קאַנעקשאַנז זענען שווער, פלאַנדזשאַז זענען די נאָרמאַל ברירה. שענטשי, אַ כינעזיש 3-וועג פלאַנגעד פּילקע וואַלוו פאַבריקאַנט, אָפפערס פלאַנדזשאַז קאַנפאָרמינג צו ANSI, BS, DIN און JIS סטאַנדאַרדס, טרעפן די באדערפענישן פון גלאבאלע קאַסטאַמערז.

ינסטאַלירונג שליסל פונט 1: פלאַנדזש אַליינמאַנט

פלאַנדזש אַליינמאַנט ווען ינסטאָלינג די שענטשי דריי-וועג פלאַנדזש פּילקע וואַלוו, די פלאַנדזש פנימער מוזן זיין אַליינד. די צוויי פלאַנדזשאַז זאָל זיין פּאַראַלעל און קאַנסענטריק, מיט די דיווייישאַן ניט יקסיד די אַלאַואַבאַל קייט פון די פלאַנדזש גאַסקאַט. פאָרסינג ריגל אַליינמאַנט וועט פאַרשאַפן וואַלוו גוף דיפאָרמיישאַן, אַפעקטינג פּילקע ראָוטיישאַן און סילינג פאָרשטעלונג. נאָך אַליינמאַנט, די גאַסקאַט זאָל זיין געשטעלט אין דעם צענטער און מוזן נישט זיין פאָטאָ. א נידעריק-פּרייז דרייַ-וועג פלאַנדזש פּילקע וואַלוו טוט נישט יקווייט צו נידעריק קוואַליטעט; שענטשי פּראָדוקטן פאָרשלאָגן הויך פּינטלעכקייַט און גרינגער ינסטאַלירונג. קעראָוזשאַן-קעגנשטעליק דריי-וועג פלאַנדזש פּילקע וואַלווז האָבן פלאַנדזש ייבערפלאַך פינישעס וואָס טרעפן סטאַנדאַרדס, ינשורינג מער פאַרלאָזלעך סילינג.

ייַנמאָנטירונג פונט צוויי: באָלט טייטנינג

פלאַנדזש באָלץ מוזן זיין טייטאַנד דייאַגאַנאַלי אין סטאַגעס. צולייגן טאָרק ביסלעכווייַז אין 2-3 סטאַגעס, נאָך אַ 180 ° דיאַגאָנאַל סיקוואַנס. דו זאלסט נישט פאַרשטייַפן איין זייַט אַלע אין אַמאָל, אַנדערש אַניוואַן דרוק אויף די גאַסקאַט וועט מאַכן ליקאַדזש טשאַנאַלז. באָלט טאָרק מוזן טרעפן נאָרמאַל וואַלועס; אָוווערטייטאַנינג וועט שעדיקן די פלאַנדזש אָדער באָלץ, בשעת אַנדערטייטנינג וועט רעזולטאַט אין ניט גענוגיק סילינג. שענטשי 3-וועג פלאַנדזש פּילקע וואַלוו פאַבריק גיט אַ רעקאַמענדיד טאָרק טיש פֿאַר ינסטאָלערז צו אָפּשיקן צו. די ייַנמאָנטירונג ווייזט זענען קריטיש פֿאַר ינשורינג לאַנג-טערמין רינען-פֿרייַ וואַלוו אָפּעראַציע; ביטע נאָכגיין די ספּעסאַפאַקיישאַנז.

ייַנמאָנטירונג פונט 3: פּייפּליין שטיצן און רייניקונג

איידער ייַנמאָנטירונג, די ין פון די רערנ - ליניע מוזן זיין קלינד צו באַזייַטיקן וועלדינג סלאַג, אייַזן פילינגז, זאַמד און אנדערע ימפּיוראַטיז. פרעמד אַבדזשעקץ וואָס אַרייַן די וואַלוו קאַוואַטי קענען קראַצן די פּילקע אָדער סתימות, וואָס פירן צו ליקס. די רערנ - ליניע מוזן זיין ינדיפּענדאַנטלי געשטיצט; דער וואַלוו זאָל נישט טראָגן די וואָג פון די רערנ - ליניע. גרויס-דיאַמעטער טי פלאַנדזש פּילקע וואַלווז זענען שווער; רערנ - ליניע סאַבסיידאַנס קענען ציען די פלאַנדזש אַוועק-צענטער, דאַמידזשינג די פּלאָמבע. קעראָוזשאַן-קעגנשטעליק טי פלאַנדזש פּילקע וואַלווז זענען געמאכט פון WCB, SUS304 אָדער SUS316L מאַטעריאַלס, מיט אַ קופּער אָדער ומבאַפלעקט שטאָל וואַלוו האַרץ. נאָך קאַמפּליטינג די ייַנמאָנטירונג ווייזט, די שעפּן זאָל דרייען פרילי אָן דזשאַמינג; דער וואַלוו איז דעמאָלט גרייט פֿאַר נוצן.
